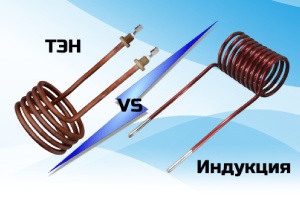

Индукционные нагреватели и ТЭНы: сравнение технологий
При проектировании систем нагрева в промышленности часто появляется необходимость выбрать между индукционными нагревателями и ТЭНами. Каждая технология имеет уникальные особенности, которые определяют их применение, энергоэффективность и экономическую целесообразность. В этой статье разберем, как принципы работы, скорость нагрева и другие факторы влияют на работу трубчатых и индукционных нагревателей.
Принцип работы: физические основы технологий
Индукционные нагреватели используют электромагнитную индукцию для генерации тепла. Высокочастотный ток, проходя через катушку, создаёт переменное магнитное поле. Оно возбуждает в проводящем материале вихревые токи, которые, встречая сопротивление, быстро нагревают объект. Этот метод не требует прямого контакта с объектом, что делает его идеальным для обработки, например, металлов, в отраслях, где важна чистота поверхности.
Принцип работы электромагнитной индукции
ТЭНы работают на более простом принципе: электрический ток подается на токопроводящую спираль, которая нагревается и передает тепло через теплопроводящий диэлектрик к металлической оболочке. От оболочки энергия передается окружающей среде — воде, воздуху или маслу. Эта прямолинейная конструкция объясняет доступную стоимость ТЭНов и их совместимость с большинством систем терморегуляции.
Компромисс между скоростью и стабильностью
Индукционные системы обеспечивают почти мгновенный нагрев — например, стальная заготовка достигает 800 °C за 20–30 секунд. Это критично в металлообработке, где важны точность и скорость. Однако такая эффективность достигается только для материалов с высокой электропроводностью.
ТЭНы, напротив, нагреваются постепенно: выход на рабочую температуру 120 °C занимает от 5 до 15 минут. Это ограничивает их применение в задачах, где важна скорость, но делает предсказуемыми в системах с циклическим режимом работы. Кроме того, быстрый цикл нагрева и охлаждения, характерный для индукционных систем, может привести к термическим напряжениям и преждевременному износу оборудования, тогда как более плавный нагрев ТЭНов способствует увеличению срока службы нагревательных элементов и всей системы.
Почему ТЭНы выгоднее для большинства производств
Первичные инвестиции в индукционные системы в 3–5 раз выше, чем в трубчатые нагреватели. Помимо самого нагревателя, требуется дорогостоящая инфраструктура: инверторы для генерации высокочастотного тока, системы охлаждения и автоматизации, экранирование. При всех преимуществах индукционных систем для определенного рода производств и КПД 70–90% против 95–98% у ТЭНов, окупаемость индукционных систем нагрева возможна только при интенсивном использовании.
Для большинства применений — от отопления до сушки — доступная стоимость ТЭНов и отсутствие необходимости в сложной инфраструктуре делают трубчатые нагреватели оптимальным выбором. Их конструкция позволяет легко масштабировать мощность системы, добавляя или удаляя нагревательные элементы, а совместимость с типовыми терморегуляторами и контроллерами обеспечивает точное управление температурой.
Разнообразие форм ТЭН
Монтаж и обслуживание: простота против сложности
Монтаж ТЭНов сводится к механическому креплению (фланцы, резьба) и подключению к терморегулятору. Замена может занимать 15–20 минут и часто не требует остановки производства: достаточно отключить питание, снять старый нагревательный элемент и установить новый.
Индукционные нагреватели нуждаются в профессиональной настройке: даже замена катушки требует калибровки частоты и проверки системы охлаждения. Для небольших предприятий это означает зависимость от сервисных служб и дополнительные расходы.
Сферы применения разных типов нагревателей
Индукционные нагреватели доминирует в нишах, где требуется высокая точность и скорость:
- Термообработка металлов (закалка, нормализация);
- Плавка цветных сплавов;
- Стерилизация медицинских инструментов.
Нагрев труб индукционным нагревателем.jpg
ТЭНы благодаря своей универсальности охватывают гораздо больше задач: трубчатые нагреватели широко используются в системах отопления, бойлерах, сушильных камерах и пищевой промышленности благодаря способности работать с водой, воздухом, маслами и химически агрессивными средами. ТЭНы нашли применение в десятках отраслей, где требуется надежный и контролируемый нагрев. Например, в сельском хозяйстве ТЭНы используются для сушки зерна и кормов, обеспечивая равномерный прогрев без риска возгорания. В фармацевтике они нагревают реакторы с химическими растворами, сохраняя стабильность температурного режима даже при работе с термочувствительными субстанциями.
Ключевое преимущество ТЭНов
ТЭНы легко интегрируются в уже существующие системы благодаря особенностям конструкции и вариативности схем подключения, а разнообразие материалов оболочки позволяет работать в агрессивных средах. Благодаря модульной конструкции систем из трубчатых нагревательных элементов их можно комбинировать в каскады, гибко регулируя мощность от 0.5 кВт для бытовых водонагревателей до 2 МВт в промышленных сушильных комплексах.
Трубчатые нагреватели могут применяться для решения разнообразных задач:
- Прямые и U-образные модели для компактных печей;
- Спиральные ТЭНы для равномерного нагрева трубопроводов;
- Модели с взрывозащитой Ex-класса для нефтегазовой отрасли.
Индукционные системы, напротив, требуют индивидуального проектирования под каждый тип заготовки и среду, так как их эффективность напрямую зависит от электромагнитных свойств материала и геометрии объекта.
Индукционные технологии менее гибки: изменение геометрии заготовки или типа материала часто требует замены всей установки. Кроме того, ТЭНы устойчивы к перепадам напряжения, тогда как индукционное оборудование чувствительно к качеству электроснабжения.
Итог
Выбор между ТЭНами и индукционными нагревателями — это вопрос компромисса между потребностями производства и финансовыми возможностями. Если ваша цель — максимальная скорость и точность в обработке металла, и вы готовы инвестировать в передовые технологии, индукционный нагрев станет оптимальным решением.
Однако для большинства предприятий, где важна экономичность, надежность и универсальность, ТЭНы остаются вне конкуренции. Их простота в установке и обслуживании, доступная цена и широкий спектр применения делают их идеальным выбором для самых разных отраслей — от отопления и сушки до пищевой промышленности и сельского хозяйства.
Благодаря своей гибкости и масштабируемости, ТЭНы позволяют создавать системы нагрева любой мощности и конфигурации, адаптированные к конкретным потребностям производства. Независимо от того, нужна ли вам компактная печь или мощный сушильный комплекс, вы всегда сможете найти подходящий ТЭН, обеспечивающий эффективный и надежный нагрев.
